锁定装置

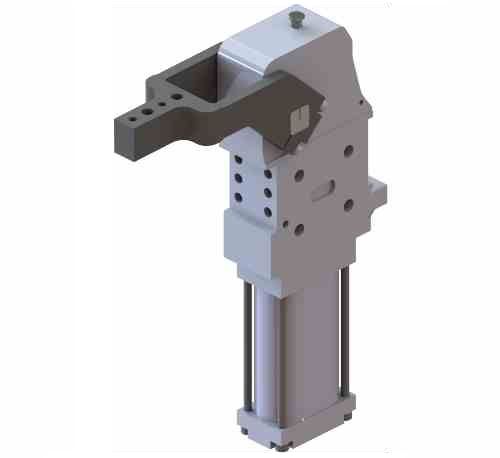

夹紧气缸 CPLV50 / CPLV63

铝质外壳
曲柄连杆原理
可與標準 CPL / CPN 版本完全互換
夾持位置可變性： - 1.5° → + 1.0°。
230 mm. 處的 10 mm. 補償公差。
打开角度容易调整
顶部检测销检测最终位置
多种夹臂可选 V 和 H (與標準 CPL / CPN 版本相同）
4个安装面（前后左右）
2个不同的缸径可选：50 和 63 mm.
2个G1/4”进气口
电感式接近开关（M12×1接口）
最大夹紧力矩 (5 bar) : 200 / 280 Nm
保持力：200 / 280 Nm
开角从 2,5° 到 135°
工作气压：4 - 8 bar
重量：~ 4 / 5 Kg.

Catalogs – Technical data sheets – 3D data

Questo sito utilizza cookies per offrirti un'esperienza di navigazione migliore. Continuando la navigazione nel sito autorizzi l’uso dei cookies. Maggiori informazioni.

ACCETTO

锁定装置

夹紧气缸 CPLV50 / CPLV63

Catalogs – Technical data sheets – 3D data

下载 CPLV50 / 63 目录

C01_P038_CPLV50_63_13_11_24
